VTP (Virtual Trunking Protocol)

1. Dasar Teori

Seiring berkembangnya jaringan untuk usaha kecil atau menengah, manajemen dibutuhkan dalam mengelola perkembangan jaringan. Dalam tugas sebelumnya, Anda belajar bagaimana untuk membuat dan mengelola VLAN dan trunks menggunakan command  Cisco IOS. Fokusnya adalah pada pengelolaan informasi VLAN pada switch tunggal. Tapi bagaimana jika Anda memiliki banyak switch yang akan dikelola? Bagaimana Anda akan mengelola database VLAN di switch dengan jumlah banyak? Dalam bab ini, Anda akan menjelajahi bagaimana Anda dapat menggunakan VLAN Trunking Protocol (VTP) switch Cisco Catalyst untuk menyederhanakan manajemen database VLAN di beberapa switch.

VTP memungkinkan pengelola jaringan untuk mengkonfigurasi switch sehingga akan menyebarkan konfigurasi VLAN (yaitu VTP Server) untuk switch lain dalam jaringan. Switch dapat dikonfigurasi sebagai VTP server atau VTP client. VTP hanya support normal-range VLAN (VLAN ID 1-1005). Extended-range VLAN (ID lebih besar dari 1005) tidak didukung oleh VTP.
VTP memungkinkan seorang admin jaringan untuk membuat perubahan pada switch yang dikonfigurasi sebagai VTP server. Pada dasarnya, VTP server mendistribusikan dan mensinkronisasi informasi VLAN untuk switch VTP-enabled seluruh jaringan diaktifkan, yang dapat meminimalkan masalah yang disebabkan oleh konfigurasi yang tidak benar dan inkonsistensi konfigurasi. VTP menyimpan konfigurasi VLAN dalam database VLAN yang disebut vlan.dat.

lebih mudahnya lihat kedua gambar dibawah

Admin menambahkan VLAN 30 ke S1,S2,dan S3.

Lebih sederhana dengan VTP bukan ?

http://belajarcomputernetwork.files.wordpress.com/2010/11/vtp.jpg

Komponen VTP

Ada beberapa komponen kunci yang wajib anda ketahui ketika belajar tentang VTP. Berikut ini adalah deskripsi singkat dari komponen :

• VTP Domain-terdiri dari satu atau lebih switch yang saling berhubungan. Semua switch dalam berbagi informasi domain konfigurasi VLAN menggunakan VTP advertisement.

VTP Domain

• VTP Mode-Switch dapat dikonfigurasi menjadi salah satu dari tiga mode : Server, Client, dan Transparent.

1. VTP Server-VTP server meng-advertise informasi VLAN VTP domain ke VTP-enable switch yang lain di domain yang sama.  VTP server menyimpan informasi VLAN untuk seluruh domain dalam NVRAM. Server, tempat di mana VLAN dapat dibuat, dihapus, atau diubah namanya untuk domain.
2. VTP Client-VTP Client berfungsi dengan cara yang sama seperti VTP server, tetapi Anda tidak dapat membuat, mengubah, atau menghapus VLAN pada klien VTP. VTP client hanya menyimpan informasi VLAN untuk seluruh domain tersebut selama switch menyala (ON). Jika switch di reset, informasi VLAN yang ada akan terhapus. Anda harus mengkonfigurasi VTP Client mode (lagi) di switch.
3. VTP Transparent-Switch Transparent mem-forward advertisement VTP ke VTP client dan VTP server. Switch transparan tidak berpartisipasi dalam VTP. VLAN yang dibuat, diganti namanya, atau dihapus dalam Switch transparan ini hanya  berefek pada switch itu sendiri.

VTP-MODE

• VTP Advertisement-VTP menggunakan hierarki untuk mendistribusikan dan mensinkronisasi konfigurasi VLAN di seluruh jaringan.

• VTP pruning meningkatkan bandwidth jaringan yang tersedia dengan membatasi lalu lintas yang terlalu padat ke link trunk tersebut lalu lintas yang harus gunakan untuk mencapai perangkat tujuan.

Keuntungan

1. Konfigurasi VLAN yang konsisten disemua switch di network
2. Memungkinkan VLAN-VLAN yang ada untuk memiliki trunk link melalui media network yang beragam (Ethernet/RJ45/UTP cable dengan ATM Lane atau dengan FDDI)
3. Tracking dan Monitoring VLAN dengan akurat
4. Reporting yang dinamis tentang VLAN-VLAN yang ada yang ditambahkan ke semua switch di domain
5. Menambahkan VLAN melalui / dengan / secara plug and play


2. Tujuan

Setelah melakukan Praktikum, mahasiswa diharapkan :

1. Dapat menjelaskan peran VTP di jaringan dengan banyak switch
2. Dapat menjelaskan operasi dari VTP termasuk domain, mode, advertisement, dan pruning
3. Mengkonfigurasi VTP di jaringan dengan banyak switch


3. Langkah-langkah Praktikum

•  Diberikan Skema jaringan sebagai berikut :

Task 1 : Konfigurasikan Switch 1 sebagai VTP Server

Step 1. Konfigurasi command mode VTP

S1 akan kita gunakan sebagai server untuk VTP. set S1 ke mode server.
S1(config)#vtp mode server

Device mode already VTP SERVER. Switch telah di set ke server mode secara default. Namun, penting bagi anda untuk melakukan command ini untuk memastikan bahwa switch telah berada dalam mode server.

Step 2. Konfigurasi VTP domain name

Setting VTP domain name S1 dengan CCNA. Ingat, VTP domain name membedakan huruf bersar dan kecil (case sensitive).
S1(config)#vtp domain CCNA

Changing VTP domain name from NULL to CCNA
S1(config)#

Step 3. Konfigurasi Password VTP domain

Setting cisco sebagai password VTP domain. Ingat, password VTP domain password case sensitive.

S1(config)#vtp password cisco
Setting device VLAN database password to cisco
S1(config)#

Step 4. Konfirmasi perubahan konfigurasi

S1#show vtp status

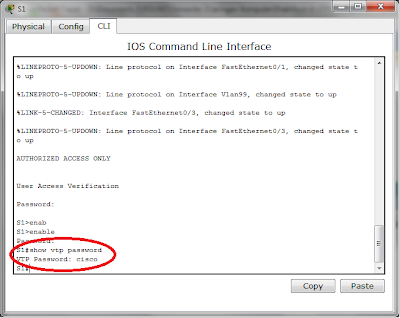

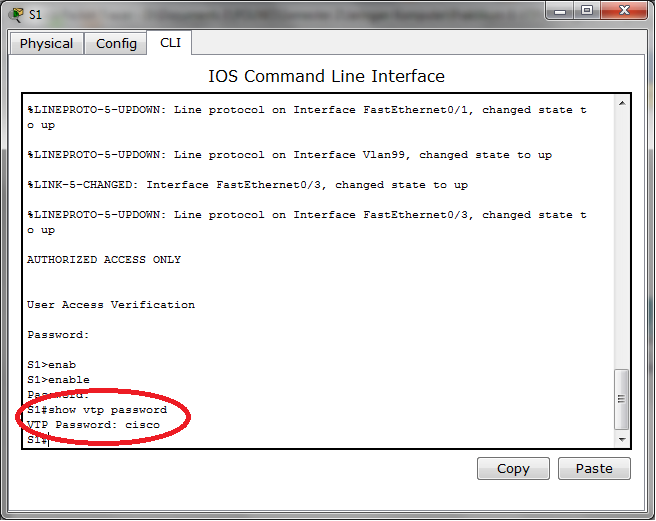

 S1#show vtp password

Task 2: Setting S2 dan S3 menjadi VTP client

Step 1. Konfigurasikan VTP client mode command.

S2 dan S3 akan menjadi VTP client. Set kedua switch ini ke mode client.
S1(config)#vtp mode client

Step 2. Configure the VTP domain name.

Sebelum Client VTP dapat menerima advertisement dari server, mereka harus berada di domain yang sama. Set domain name menjadi CCNA.
S1(config)#vtp domain name CCNA

Step 3. Configure the VTP domain password.

Seperti langkah sebelumnya, set password cisco
S1(config)#vtp password cisco

Step 4. Confirm configuration changes.

S1#show vtp status

S1#show vtp password

Task 3: Konfigurasikan VLAN di S1

VLAN dapat di buat di VTP server dan didistribusikan ke switch lain di VTP domain. Di tugas ini anda akan membuat 4 VLAN baru di VTP server, S1. VLAN ini akan didistribusikan ke S2 dan S3 via VTP.

Step 1. Buat VLAN
Buat VLAN dengan command seperti dibawah.
S1#configure terminal
S1(config)#vlan 10
S1(config)#name Faculty/Staff
S1(config)#vlan 20
S1(config)#name Students
S1(config)#vlan 30
S1(config)#name Guest(Default)
S1(config)#vlan 99
S1(config)#name Management&Native

Step 2. Verifikasi VLAN

Gunakan show vlan brief untuk memverifikasi vlan dan namanya.
S1#show vlan brief

Task 5: Konfigurasikan Trunk di S1, S2, dan S3

Gunakan switchport mode trunk untuk men-set mode trunk untuk semua link trunk. gunakan switchport trunk native vlan 99 untuk men-set VLAN 99 sebagai VLAN native.

Step 1. Konfigurasikan FastEthernet 0/1 dan FastEthernet 0/3 di S1 untuk trunking

S1#configure terminal

S1(config)#interface fastEthernet 0/1

S1(config-if)#switcport mode trunk

S1(config-if)#switchport trunk native vlan 99

S1(config-if)#exit

S1(config)#interface fastEthernet 0/3

S1(config-if)#switchport mode trunk

S1(config-if)#switchport trunk native vlan 99

Gunakan perintah show interface fastEthernet 0/1 switchport untuk memverifikasi trunk yang telah dibuat.

S1#show interface fastEthernet 0/1 switchport

Gunakan perintah show interface fastEthernet 0/3 switchport untuk memverifikasi trunk yang telah dibuat.
S1#show interface fastEthernet 0/3 switchport

Step 2.  Konfigurasikan fastEthernet 0/1 di S2 untuk trunking

S1(config)#interface fastEthernet 0/1

S1(config-if)#switcport mode trunk

S1(config-if)#switchport trunk native vlan 99

S1(config-if)#end

Step 3.  Konfigurasikan fastEthernet 0/3 di S3 untuk trunking

S1(config)#interface fastEthernet 0/3

S1(config-if)#switchport mode trunk

S1(config-if)#switchport trunk native vlan 99

S1(config-if)#end

Task 6: Verifikasi VTP status

Gunakan show vtp status dan show vlan brief, verifikasi hal berikut :

• S1 harus menunjukkan status sebagai server
• S2 dan S3 harus menunjukkan status sebagai client
• S2 dan S3 harus memiliki VLAN dari S1

Task 7: Assign VLAN to Port

Gunakan switchport mode access untuk men-set access mode. Gunakan switchport access vlan vlan-id untuk meng-assign VLAN ke port.

Step 1. Assign VLAN ke port yang ada di S2

S2#configure terminal

S2(config)#interface fastEthernet 0/1

S2(config-if)#switchport mode access

S2(config-if)#switchport access vlan 10

S2(config-if)#exit

S2(config)#interface fastEthernet 0/18

S2(config-if)#switchport mode access

S2(config-if)#switchport access vlan 20

S2(config-if)exit

S2(config)#interface fastEthernet 0/6

S2(config-if)#switchport mode access

S2(config-if)#switchport access vlan 30

S2(config-if)#end

Step 2. Assign VLAN ke port yang ada di S3

Identik dengan step 2

S2#configure terminal

S2(config)#interface fastEthernet 0/1

S2(config-if)#switchport mode access

S2(config-if)#switchport access vlan 10

S2(config-if)#exit

S2(config)#interface fastEthernet 0/18

S2(config-if)#switchport mode access

S2(config-if)#switchport access vlan 20

S2(config-if)exit

S2(config)#interface fastEthernet 0/6

S2(config-if)#switchport mode access

S2(config-if)#switchport access vlan 30

S2(config-if)#end

Task 8: Verifikasi impementasi VLAN dan lakukan tes koneksi

Step 1. Verifikasi konfigurasi VLAN dan port Assignment.

Gunakan show vlan brief untuk memverifikasi konfigurasi VLAN dan port assignment di setiap switch.

Step 2. Tes konektivitas antara PC

Ping untuk PC yang berada di VLAN yang sama harus sukses, sementara ping antara PC yang berada di VLAN yang berbeda akan gagal.

Dari PC 1 ping PC 4

Dari PC 2 ping PC 5

Dari PC 3 ping PC 6
